Инструкция по эксплуатации якорного отцепа Александра. Модель "КРАБ"



Общие положения

    Якорный отцеп Александра модели «Краб» предназначен для использования в якорной оснастке любого маломерного судна с ручным подъемом якоря в качестве спасательного устройства от донных зацепов. Модель «Краб» производится полностью из нержавеющей стали, поэтому может использоваться в морской и пресной воде. Принцип работы данной модели основан на дистанционной ручной разблокировке устройства, поэтому рабочая нагрузка на якорном отцепе не ограничена. Конструкция отцепа уникальна и на неё получен патент РФ.


Подготовка к эксплуатации

  транспортный-краб1.jpg   Якорный отцеп модели «КРАБ» поставляется потребителям в транспортном положении (фото №1). Для перевода его в рабочее состояние необходимо:
1. Отвинтить такелажную скобу (2) на корпусе (3) и снять расцепной механизм (1).
2. Вставить расцепной механизм (1) в корпус (3) и закрепить его на оси такелажной скобы (2).
3. Обратить внимание на взаимное расположение крюка расцепного механизма и такелажной скобы в соответствии с фото №2.
4. Затянуть винтовой штифт такелажной скобы (2).


Порядок монтажа

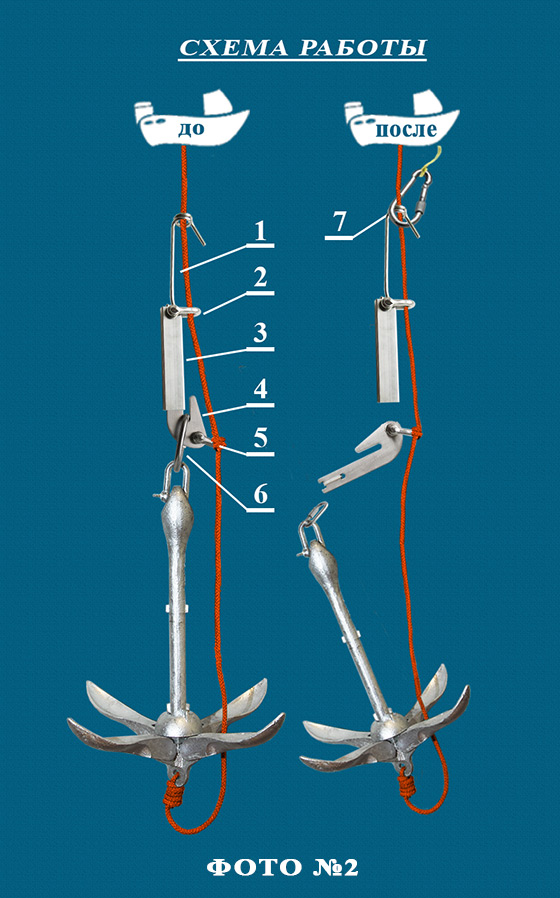

  фото-в-инструкцию1.jpg   Монтаж якорного отцепа модели "КРАБ", показанный на фото №2, непосредственно с якорем производится в следующей последовательности:
1. Продев якорный фал последовательно через кольцо расцепного механизма (1) и такелажную скобу (2), закрепить транзитным узлом за кольцо (5) силового кронштейна (4), а далее за нижнее кольцо якоря.
2. Винтовой карабин (6) соединить с верхним кольцом якоря и затем надеть на силовой кронштейн (4) якорного отцепа.
3. Вставить силовой кронштейн (4) в корпус якорного отцепа (3).

  схема-в-инструкцию-краб1.jpg   Примечание.

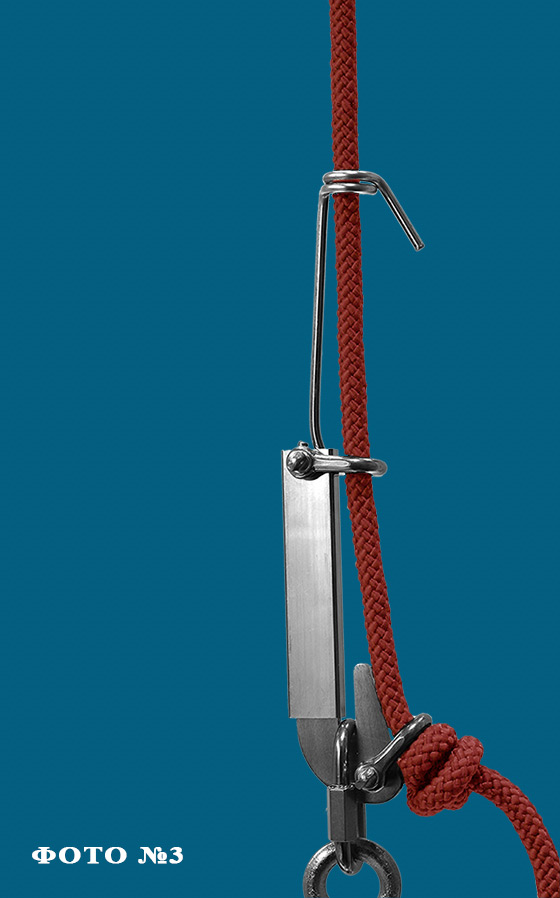

1. Рекомендуем якорный фал диаметром более 8мм крепить к кольцу силового кронштейна с помощью стопорного узла (фото №3).



Порядок освобождения якоря от донного зацепа

        Ниже приведена последовательность действий для освобождения якоря от донного зацепа:
1. Максимально возможно выбрать якорный фал и удерживать его.
2. Надеть пожарный карабин (поз.7 фото №2) со шнуром на якорный фал и отпустить его вниз для захвата расцепного механизма якорного отцепа.
3. Почувствовав, что пожарный карабин зацепился, ослабить якорный фал и поднять корпус якорного отцепа.
4. Поднять освобожденный якорь за якорный фал.
5. Собрать якорный отцеп, как описано ранее для дальнейшего использования.


      Примечание.
1. Пожарный карабин (мы рекомендуем пожарный карабин №10), необходимый для ручной дистанционной разблокировки отцепа может быть заменен стальным кольцом подходящего веса или петлевым отцепом для воблеров. Пожарный карабин приобретается потребителями самостоятельно или на сайте дополнительно.
2. Якорный отцеп Александра модели «Краб» в базовой комплектации рассчитан для использования с якорным фалом диаметром до 12 мм. Для более толстых якорных фалов требуется индивидуальный заказ.



Наглядную демонстрацию работы можно посмотреть на ВИДЕО




Одновременно с отцепом Вы приобретаете спокойствие и уверенность при отдыхе на воде.



Удачи Вам!
